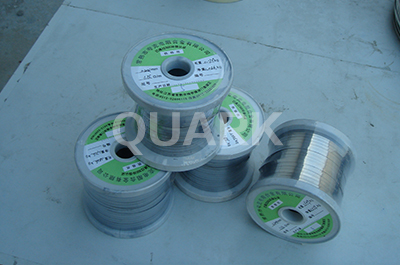

0Cr25Al5 鐵鉻鋁扁絲
The flat iron chromium 0aluminium

适用功率（w） Suitable power	规格 Specification 宽x厚 width x thickness	截面积 Sectional area	每米电阻 Resistance per meter	每米重量（克） Weight per meter(g)	每公斤长度（米） Length per Kilo(m)
	0.4×0.08	0.022	47—51	0.2272	4401
300	0.4×0.10	0.04	37—40	0.284	3521
400	0.4×0.12	0.048	30—32	0.3408	2934
400	0.4×0.14	0.056	26—28	0.2976	2515
500	0.4×0.15	0.06	24—26	0.426	2347
600	0.6×0.13	0.078	18—19	0.5538	1806
700	0.6×0.15	0.09	15.5—16.5	0.639	1565
500	0.8×0.08	0.061	22.5—24.5	0.4544	2200
600	0.8×0.10	0.08	17.5—19	0.568	1760
700	0.8×0.12	0.096	14.5—15.5	0.6816	1467
800	0.8×0.15	0.12	11.8—12.8	0.852	1174
900	0.8×0.16	0.128	10.8—11.8	0.909	1001
1000	0.8×0.2	0.16	8.8—9.8	1.136	880
1300	0.8×0.25	0.2	6.8—7.4	1.42	704
700	1×0.1	0.1	14—15	0.71	1408
800	1×0.12	0.12	11.8—12.8	0.852	1174
900	1×0.14	0.14	9.6—10.6	0.991	1006
950	1×0.15	0.15	9.3—9.8	1.005	930
1100	1×0.18	0.18	7.8—8.3	1.278	782
1300	1×0.2	0.2	7—7.8	1.42	701
900	1.2×0.12	0.144	9.7—10.5	1.022	978
1100	1.2×0.14	0.168	8.3—8.8	1.193	828
1200	1.2×0.16	0.192	7.2—8	1.363	733
1400	1.2×0.18	0.216	6.5—7	1.534	652
1500	1.2×0.2	0.24	6—6.5	1.704	587
900	1.6×0.08	0.128	10.8—11.8	0.909	1100
1000	1.6×0.1	0.16	8.8—9.8	1.126	880
1200	1.6×0.12	0.192	7.2—8	1.363	733
1500	1.6×0.15	0.24	6—6.5	1.704	587
1600	1.6×0.16	0.256	5.5—6	1.818	550
1800	1.6×0.18	0.288	5—5.5	2.045	489
2000	1.6×0.2	0.32	4.5—5	2.272	434
2400	1.6×0.24	0.334	3.6—4	2.73	366
1100	1.8×0.10	0.18	7.8—8.3	1.278	782
2300	1.8×0.2	0.36	3.9—4.2	2.556	391
1300	2×0.1	0.2	7—7.3	1.42	694
1500	2×0.12	0.24	6—6.5	1.704	587
1900	2×0.15	0.3	4.6—5.2	2.13	469
2300	2×0.18	0.36	3.8—4.2	2.556	391
2500	2×0.2	0.4	3.5—3.8	2.84	352
2400	2.5×0.15	0.375	3.8—4.1	2.663	375
3100	2.5×0.2	0.5	2.8—3	3.55	281
3900	2.5×0.25	0.625	2.2—2.5	4.438	225
3800	3×0.2	0.6	2.3—2.5	4.26	235
4700	3×0.25	0.75	1.8—2	5.325	188
4400	3.5×0.2	0.7	2—2.2	5.97	201
5000	4×0.2	0.8	1.75—1.85	5.68	176
7500	4×0.3	1.2	1.15—1.2	8.52	117
5600	4.5×0.2	0.9	1.55—1.65	6.39	156
6300	5×0.2	1	1.4—1.5	7.1	140
13000	5×0.4	2	0.5—0.55	14.2	70



0Cr25Al5.0Cr25Al6.
元件最高使用溫度 1250℃
Max.continuous service temp 1250℃

20℃電阻率1.42±0.07mm²/m
Resistivity at 20℃1.42±0.07Ωmm²/m

密度7.1g/cm³
Density 7.1g/cm³

不同工作溫度時的電阻修正系數 Ct=Rt/R20
To obtain resistivity at working temerature multiply by the factor

t℃	20	100	200	300	400	500	600	700	800	900	1000
Ct	1.000	1.002	1.005	1.008	1.012	1.023	1.024	1.026	1.028	1.030	1.032

有關路徑的主要特性
Main characteristics according to the wire diameters

線徑 (mm) Diameter	截面積（mm²） Cross sectional	每米表面積Surface per meter(cm²/m)	每米質量（kg/m） Quality per meter	每千克長度（m/kg） Length per kilogram	20℃每米電阻（Ω/m） Resistance per meter at 20℃	20℃每歐長度（m/Ω） Length per ohm at 20℃
0.10	0.0078	3.14	0.0000558	17933	180.8	0.00553
0.12	0.0113	3.77	0.0000803	12453	125.6	0.00769
0.15	0.0177	4.71	0.000125	7970	80.4	0.01244
0.17	0.0227	5.34	0.000161	6205	62.6	0.01598
0.19	0.0284	5.97	0.000201	4968	50.1	0.01997
0.21	0.0346	6.60	0.000246	4066	41	0.0244
0.25	0.0491	7.85	0.000349	2870	28.9	0.0346
0.27	0.0573	8.48	0.000407	2460	24.8	0.0403
0.29	0.0661	9.11	0.000469	2132	21.5	0.0465
0.31	0.0755	9.74	0.000536	1866	18.8	0.0532
0.35	0.0962	11.00	0.000683	1464	14.8	0.0678
0.40	0.1257	12.57	0.000892	1121	11.3	0.0885
0.45	0.1590	14.14	0.001129	886	8.93	0.1120
0.50	0.1963	15.71	0.001394	717	7.23	0.1383
0.60	0.283	18.85	0.00201	498	5.02	0.1991
0.70	0.385	22.0	0.00273	366	3.69	0.271
0.80	0.503	25.1	0.00357	280	2.83	0.354
0.90	0.636	28.3	0.00452	221	2.23	0.448
1.00	0.785	31.4	0.00557	179.5	1.808	0.553
1.20	1.131	37.7	0.00803	124.5	1.256	0.796
1.40	1.539	44.0	0.01093	91.5	0.922	1.084
1.60	2.01	50.3	0.01427	70.1	0.706	1.416
1.80	2.54	56.5	0.01803	55.5	0.558	1.792
2.00	3.14	62.8	0.0223	44.8	0.452	2.212
2.20	3.80	69.1	0.0270	37.0	0.374	2.68
2.50	4.91	78.5	0.0349	28.7	0.289	3.46
2.80	6.16	88.0	0.0437	22.9	0.231	4.34
3.00	7.07	94.2	0.0502	19.92	0.201	4.98
3.50	9.62	110.0	0.0683	14.64	0.1476	6.78
4.00	12.57	125.7	0.0892	11.21	0.1130	8.85
4.50	15.90	141.4	0.1129	8.86	0.0893	11.20
5.00	19.63	157.1	0.1394	7.17	0.0723	13.83
5.50	23.80	172.8	0.1690	5.92	0.0598	16.73
6.00	28.30	188.5	0.201	4.98	0.0502	19.91
6.50	33.20	204	0.236	4.24	0.0428	23.4
7.00	38.50	220	0.273	3..66	0.0369	27.1

鐵 — 鉻 — 鋁 高 電 阻 電 熱 合 金
Fe—Cr—AlHigh Resistance Alloys for Electrical Heating
鐵 鉻 鋁 高 電 阻 電 熱 合 金 主 要 性 能
Main Performance of Fe—Cr—AlHigh Resistance Alloys for Electrical Heating

性能 Performance 牌號 Alloy  Nomenclature Nomenclatur		0Cr21Al4	0Cr21Al6	0Cr25Al5	0Cr21Al6NB	0Cr27Al7MO2
主要化學成份 Main Chemical Composition	Cr	17-21	20~23	23.0~26.0	21.0~23.0	26.5~27.5
	Al	2~4	5.5~6.5	4.5~6.5	5.5~6.5	6.0~7.0
	Fe	余量 Rest	余量 Rest	余量 Rest	余量 Rest	余量 Rest
元件最高使用溫度（℃ ） Max.Continuous service temp of element		1100	1250	1250	1350	`1400
熔點（℃ ） Melting  point		1500	1500	1500	1500	1520
電阻率（20℃ ） (Ωmm²/m) Resistivity  at  20℃		1.23±0.08	1.42±0.07	1.42±0.07	1.45±0.07	1.53±0.07
密度 Density(g/cm3)		7.35	7.1	7.1	7.1	7,1
電阻溫度系數 Temp.coeffof Resistance(10 -5/℃)		5	5	5	5	5
線膨脹系數（20~ 1000℃） Coefficient  of  linear expansion(2×10 -6/℃)		15.5	16	16	16	16
比熱(KJ/kg.k) specific  heat		0.5	0.52	0.494	0.494	0.494
道熱系數(W/m.k) coefficient of thermal conductivity		13.21	17.56	12.79	12.79	12
延伸率% Elongation at rupture		>14	>12	>12	>12	>10
反復彎曲次數 Repeat  bending  frequency		>5	>5	>5	>5	>5
斷面收縮率% Variation  of  area		65~75	65~75	65~75	65~75	65~75
抗張強度 MPa Tensile  strength		637~784	637~784	637~784	637~784	637~784
硬度 Hardness(H.B)		200~260	200~260	200~260	200~260	200~260
磁性能 Magnetic  Properties		磁性 magnetic	磁性 magnetic	磁性 magnetic	磁性 magnetic	磁性 magnetic
顯微組機 Micrographic  structure		鐵素體 Ferrite	鐵素體 Ferrite	鐵素體 Ferrite	鐵素體 Ferrite	鐵素體 Ferrite

0Cr25Al4
元件最高使用溫度 1100℃
Max.continuous service temp 1100℃

20℃電阻率1.23±0.08mm²/m
Resistivity at 20℃1.23±0.08Ωmm²/m

密度7.35g/cm³
Density 7.35g/cm³

不同工作溫度時的電阻修正系數 Ct=Rt/R20
To obtain resistivity at working temerature multiply by the factor

t℃	20	100	200	300	400	500	600	700	800	900	1000
Ct	1.000	1.005	1.014	1.025	1.036	1.054	1.074	1.086	1.095	1.102	1.107

有關路徑的主要特性
Main characteristics according to the wire diameters

線徑 (mm) Diameter	截面積（mm²） Cross  sectional	每米表面積Surface per meter(cm²/m)	每米質量（kg/m） Quality per meter	每千克長度（m/kg） Length per  kilogram	20℃每米電阻（Ω/m） Resistance per meter at 20℃	20℃每歐長度（m/Ω） Length per ohm  at 20℃
0.10	0.0078	3.14	0.0000573	17452	156.6	0.00639
0.12	0.0113	3.77	0.0000831	12033	108.8	0.00919
0.15	0.0177	4.71	0.000130	7692	69.6	0.01437
0.17	0.0227	5.34	0.000167	5988	54.2	0.01845
0.19	0.0284	5.97	0.000209	4785	43.4	0.02305
0.21	0.0346	6.60	0.000254	3937	35.5	0.02816
0.25	0.0491	7.85	0.000361	2770	25.1	0.0399
0.27	0.0573	8.48	0.000421	2375	21.5	0.0465
0.29	0.0661	9.11	0.000486	2058	18.6	0.0537
0.31	0.0755	9.74	0.000555	1802	16.3	0.0614
0.35	0.0962	11.00	0.000707	1414	12.8	0.0782
0.40	0.1257	12.57	0.000924	1082	9.79	0.1022
0.45	0.1590	14.14	0.00177	855	7.73	0.1293
0.50	0.1963	15.71	0.00144	694	6.26	0.1596
0.60	0.283	18.85	0.00208	480	4.35	0.2299
0.70	0.385	22.0	0.00283	353	3.20	0.3129
0.80	0.503	25.1	0.003697	270	2.45	0.4087
0.90	0.636	28.3	0.004675	213	1.93	0.5172
1.00	0.785	31.4	0.005770	173	1.57	0.6385
1.20	1.131	37.7	0.008313	120	1.09	0.9195
1.40	1.539	44.0	0.01131	88.4	0.799	1.252
1.60	2.01	50.3	0.01477	67.7	0.612	1.635
1.80	2.54	56.5	0.01867	53.56	0.483	2.069
2.00	3.14	62.8	0.02308	43.33	0.392	2.554
2.20	3.80	69.1	0.02793	35.80	0.323	3.091
2.50	4.91	78.5	0.03609	27.71	0.251	3.991
2.80	6.16	88.0	0.04528	22.08	0.200	5.006
3.00	7.07	94.2	0.05196	19.25	0.1740	5.747
3.50	9.62	110.0	0.07071	14.14	0.1278	7.822
4.00	12.57	125.7	0.09239	10.82	0.0979	10.22
4.50	15.90	141.4	0.1169	8.55	0.0773	12.93
5.00	19.63	157.1	0.14428	6.93	0.0626	15.96
5.50	23.80	172.8	0.1749	5.72	0.0518	19.32
6.00	28.30	188.5	0.2080	4.81	0.0435	22.99
6.50	33.20	204	0.2440	4.09	0.0371	26.98
7.00	38.50	220	0.2830	3..53	0.0320	31.29
